排针排母作为电路板之间或板与线之间的基础连接器，几乎出现在所有电子设备中。从小家电控制板到工业设备主板，其连接精度与装配兼容性直接关系到产品整体性能。在选型时，排针排母的“PIN间距”是基础也是关键的参数之一。

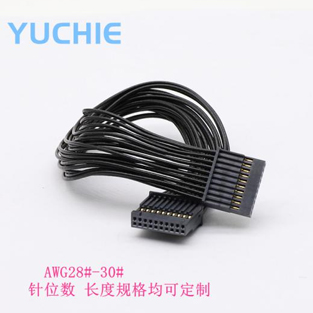

目前行业通用的排针排母间距主要有三种规格：2.54mm、2.0mm 和 1.27mm。其中，2.54mm间距为常见标准，广泛用于传统板对板、板对线连接，兼容性好，加工难度低，适合标准电路板布局与常规插件工艺。

对于设备集成度较高或结构紧凑的场景，如笔记本电脑主板、移动终端控制模块等，2.0mm 或 1.27mm 排距则更具优势。这些小间距设计可以大幅节省PCB空间，满足高密度布线需求，同时也对加工精度与装配工艺提出更高要求。

除基本排距外，排针排母的间距选择还需考虑以下因素：

电气距离：较大电流或高电压系统宜采用大排距产品，避免信号串扰与放电风险；

安装工艺匹配：不同间距适配的焊盘尺寸与插件设备不同，应结合生产线条件进行选择；

结构搭配要求：与外壳、端子排或其他接口配套使用时，应统一排距以保障整体结构协调性。

除常规标准外，部分厂家也提供非标排距定制服务，如1.0mm、1.5mm等，用于特殊连接系统。但这类定制产品常需专用模具及焊接工艺配合，适用于批量大或设计独特的项目。

因此，在选型过程中，明确产品排距标准，不仅有助于与原有结构无缝对接，也能减少组装误差与电气失效风险，是提升整体产品可靠性的重要一步。
