在工业自动化、车载电子、轨道交通等应用中，电气连接器不仅需要实现高密度信号传输，还具备良好的抗震能力，以应对设备长时间运行中产生的冲击、振动等外部干扰。“板对板连接器抗震性能如何”成为设计工程师在选型初期重要点关注的问题。

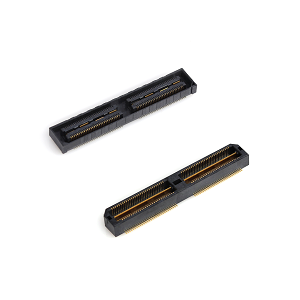

板对板连接器作为PCB与PCB之间的数据与电源通道，其稳定性直接取决于连接结构设计、金属端子接触面积、壳体材质以及锁定方式。在严苛环境下运行时，连接器若接触不稳或松动，易导致信号丢失、电路异常甚至系统宕机。

为增强抗震能力，当前不少板对板连接器采用以下结构设计：

锁扣式连接结构：通过两侧塑胶卡扣或金属锁片，实现物理固定，有效防止连接器在振动中脱落；

双点接触设计：部分高速连接器采用多点或弹性接触结构，提升接触冗余度，增强抗冲击能力；

金属壳体屏蔽：为提升抗干扰能力与机械强度，高板对板连接器常使用金属外壳包覆结构，同时提升抗扭与抗拉能力；

配合公母座：通过严格控制PIN脚与孔位的公差配合，减少振动过程中的位移误差，增强机械稳定性。

此外，连接器的安装方式也会影响抗震效果。对于车载或振动频繁的应用，建议使用SMT贴片+螺丝辅助固定结构，或加装PCB支架，避免单纯依赖焊点承受震动负荷。

实际验证方面，具备抗震需求的板对板连接器通常需要通过相关测试标准，如IEC 60512 振动冲击测试、MIL-STD-202 军规震动测试等，以确保其在动态应力条件下仍能保持可靠连接。

针对高速传输或控制信号应用场景，选用具备锁紧结构、柔性插针设计、弹片材质的抗震型板对板连接器，将更有助于提升整机运行稳定性，减少外部环境变化对系统造成的影响。

板对板连接器在结构设计合理、材料选型得当、安装方式匹配的前提下，可满足大多数工业级振动要求，适用于各类复杂应用环境。
